Hướng dẫn Sử dụng Vôn Kế

26/02/2025

Nội dung bài viết

Vôn kế là thiết bị cực kỳ hữu ích để kiểm tra điện tại nhà khi được sử dụng đúng cách. Nếu bạn mới bắt đầu, hãy tìm hiểu cách thiết lập thiết bị và thử nghiệm trên các mạch điện áp thấp như pin gia dụng.

Hôm nay, tripi.vn sẽ hướng dẫn bạn cách đo điện áp. Bạn cũng có thể tìm hiểu thêm về cách sử dụng đồng hồ vạn năng để đo cường độ dòng điện và điện trở.

Các bước thực hiện

Thiết lập thiết bị

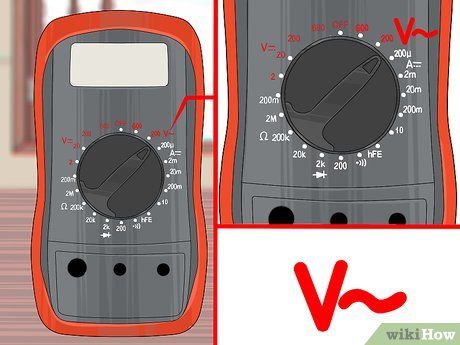

Chuyển thiết bị sang chế độ đo điện áp. Hầu hết các vôn kế đều là đồng hồ vạn năng với khả năng kiểm tra nhiều thông số mạch điện. Nếu thiết bị có núm xoay với nhiều chế độ, hãy thiết lập như sau:

Để đo điện áp dòng xoay chiều (AC), xoay núm về chế độ V~, ACV hoặc VAC. Đa số mạch điện gia đình đều sử dụng dòng xoay chiều.
Để đo điện áp dòng một chiều (DC), chọn V–, V---, DCV hoặc VDC. Pin và thiết bị điện tử cầm tay thường sử dụng dòng một chiều.

Chọn phạm vi điện áp cao hơn mức dự kiến. Hầu hết vôn kế đều có nhiều tùy chọn phạm vi điện áp, giúp bạn điều chỉnh độ nhạy để đo chính xác hơn và bảo vệ thiết bị. Nếu thiết bị không hiển thị phạm vi, nó có khả năng tự động điều chỉnh. Nếu có, hãy:

Chọn mức cài đặt cao hơn điện áp dự kiến. Nếu không chắc, hãy chọn mức cao nhất để an toàn.
Pin gia dụng thường có điện áp dưới 9V.
Ắc quy ô tô đầy điện có điện áp khoảng 12,6V khi động cơ tắt.
Điện áp tiêu chuẩn tại Việt Nam là 220V, trong khi nhiều quốc gia khác sử dụng 240V.
mV (millivolt, ¹/₁₀₀₀ V) thường được dùng cho các mức cài đặt thấp nhất.

Kết nối đầu dò. Vôn kế đi kèm hai dây dò: đen và đỏ. Mỗi dây có một đầu kim loại và một jack cắm. Kết nối như sau:

Jack đen luôn cắm vào lỗ "COM".
Khi đo điện áp, cắm jack đỏ vào lỗ V hoặc lỗ có đơn vị đo nhỏ nhất nếu không có ký hiệu V.

Đo điện áp

Cầm đầu dò cẩn thận. Tránh chạm vào đầu kim loại khi kết nối với mạch điện. Nếu lớp cách điện bị hỏng, hãy sử dụng găng tay cách điện hoặc thay thế dây dẫn.

Không để hai đầu dò chạm nhau khi kết nối với mạch điện để tránh nguy cơ tia lửa điện.

Đặt đầu dò đen vào một điểm trên mạch điện. Đo điện áp bằng cách kết nối song song các đầu dò vào hai điểm trên mạch điện đang hoạt động.

Với pin, chạm đầu dò đen vào cực âm.
Với ổ điện, đưa đầu dò đen vào lỗ trung tính (dùng bút thử điện để kiểm tra).
Kiểm tra và loại bỏ núm nhựa thừa trên đầu dò đen trước khi sử dụng.

Kết nối đầu dò đỏ vào điểm còn lại của mạch điện. Khi mạch song song được hình thành, điện áp sẽ hiển thị trên đồng hồ.

Với pin, kết nối đầu dò đỏ vào cực dương.
Với ổ điện, cắm đầu dò đỏ vào lỗ "nóng". Sử dụng bút thử điện để xác định lỗ này nếu đèn sáng.

Tăng phạm vi nếu kết quả đo bị quá tải. Nếu gặp các dấu hiệu như "OL", "overload", "1" trên màn hình kỹ thuật số hoặc kim analog vượt quá thang đo, hãy tăng ngay phạm vi lên mức cao hơn để bảo vệ thiết bị.

Điều chỉnh vôn kế khi cần. Nếu vôn kế hiển thị 0V hoặc không có kết quả, hãy kiểm tra:

Đảm bảo đầu dò tiếp xúc tốt với mạch điện.
Với mạch DC, thử chuyển đổi giữa DC+ và DC- hoặc đổi vị trí đầu dò đỏ và đen.
Giảm dần phạm vi cho đến khi nhận được kết quả chính xác.

Đọc kết quả trên vôn kế. Vôn kế kỹ thuật số hiển thị điện áp rõ ràng trên màn hình. Với vôn kế kim, việc đọc kết quả đòi hỏi sự chú ý hơn, nhưng không quá phức tạp nếu bạn nắm rõ hướng dẫn.

Hướng dẫn đọc vôn kế kim

Xác định thang đo điện áp trên mặt số của kim. Chọn thang đo phù hợp với cài đặt núm xoay của vôn kế. Nếu không khớp, hãy tính toán dựa trên chỉ số thang đo và mức cài đặt.

Ví dụ, nếu vôn kế đặt ở chế độ DC 10V, hãy tìm thang đo có chỉ số tối đa là 10 hoặc 50 nếu không có.

Ước tính chỉ số dựa trên vị trí kim. Thang đo tuyến tính giúp bạn dễ dàng xác định giá trị.

Ví dụ, nếu kim nằm giữa 30 và 40, chỉ số là 35V.

Chia chỉ số nếu sử dụng thang đo khác. Nếu thang đo không khớp với cài đặt, hãy tính lại bằng cách chia giá trị tối đa của thang đo cho chỉ số cài đặt, sau đó chia chỉ số kim cho kết quả vừa tính.

Ví dụ: Nếu thang đo 50V và cài đặt 10V, chia 50 ÷ 10 = 5. Nếu kim chỉ 35V, điện áp thực là 35 ÷ 5 = 7V.

Lời khuyên hữu ích

Khi kiểm tra điện áp ổ điện, nếu muốn xác định vấn đề về đường dây, hãy đo điện áp giữa mặt đất và lỗ khác. Điện áp thấp (ví dụ 2V) cho biết chấu dây nguội, trong khi điện áp cao (110V hoặc 220V) cho biết chấu dây nóng.
Với ổ cắm 3 chấu, lỗ tròn là chấu tiếp đất và không cần kiểm tra.

Lưu ý quan trọng

Sử dụng vôn kế sai cách có thể dẫn đến hỏng thiết bị, điện giật nghiêm trọng hoặc gây cháy nổ do tia lửa điện. Đo điện áp cao như ổ điện tiềm ẩn nhiều rủi ro hơn so với đo pin điện áp thấp. Để an toàn, hãy thực hành đo trên pin gia dụng trước.
